机电第一章重要考点梳理④



第四节第一目建筑管道工程施工技术

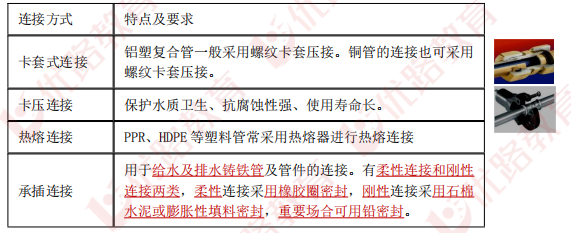

 考点1 建筑管道常用的连接方法

【考点星级】★★

【考查类型】主考选择





习题：关于高层建筑管道的连接方式，正确的有（    ）。

A.镀锌钢管宜用螺纹连接

B.法兰连接一般用在主干道连接阀门、止回阀、水表、水泵等处

C.卡箍连接连接件连接可用于消防水、空调冷热水等系统直径大于或等于100mm的管道

D.不锈钢管采用卡套式连接

E.铸铁管承插连接柔性密封采用膨胀性填料



【答案】BC

【解析】本题考查的是建筑管道常用的连接方法。管径小于或等于100mm的镀锌钢管宜用螺纹连接，钢塑复合管一般也用螺纹连接；铝塑复合管一般采用螺纹卡套压接，铜管的连接也可采用螺纹卡套压接；不锈钢卡压式管件连接技术取代了螺纹、焊接、胶接等传统给水管道连接技术。

承插连接：用于给水及排水铸铁管及管件的连接。有柔性连接和刚性连接两类，柔性连接采用橡胶圈密封，刚性连接采用石棉水泥或膨胀性填料密封，重要场合可用铅密封。



 考点2 阀门检查

【考点星级】★★★

【考查类型】主考案例



情况1：阀门安装前，应按规范要求进行强度和严密性试验，试验应在每批（同牌号、同型号、同规格）数量中抽查10%，且不少于一个。

情况2：安装在主干管上起切断作用的闭路阀门，应逐个做强度试验和严密性试验。

阀门的强度试验压力为公称压力的1.5倍，严密性试验压力为公称压力的1.1倍。



习题：建筑管道阀门试验要点不包括（    ）。

A.阀门安装前，应按规范要求进行强度和严密性试验

B.检验批为10%，不少于一个

C.主干管上起切断作用的闭路阀门，应逐个做试验

D.阀门的强度试验压力为工作压力的1.5倍



【答案】D

【解析】本题考查的是建筑管道施工技术要点。选项D错误，阀门的强度试验压力为公称压力的1.5倍，严密性试验压力为公称压力的1.1倍。



 考点3 散热器、保温材料进场复验

【考点星级】★★

【考查类型】主考选择



散热器进场时，应对其单位散热量、金属热强度等性能进行复验；

保温材料进场时，应对其导热系数或热阻、密度、吸水率等性能进行复验；复验应为见证取样检验。同厂家、同材质的保温材料，复验次数不得少于2次。



习题：散热器及保温材料进场检验要点包括（    ）。

A.散热器进场时，应对其单位散热量、传热系数等性能进行复验

B.保温材料进场时，应对其导热系数、密度、吸水率等性能进行复验

C.复验应为随机抽样自检

D.同厂家、同材质的保温材料，复验次数不得少于3次



【答案】B

【解析】本题考查的是建筑管道施工技术要点。散热器进场时，应对其单位散热量、金属热强度等性能进行复验；保温材料进场时，应对其导热系数或热阻、密度、吸水率等性能进行复验；复验应为见证取样检验。同厂家、同材质的保温材料，复验次数不得少于2次。



 考点4 阀门检查

【考点星级】★★★

【考查类型】主考案例



⑴管道穿过楼板时应设置金属或塑料套管。安装在楼板内的套管，其顶部高出装饰地面20mm，安装在卫生间及厨房内的套管，其顶部应高出装饰地面50mm，底部应与楼板底面相平。套管与管道之间缝隙宜用阻燃密实材料和防水油膏填实，且端面应光滑。

⑵管道穿过墙壁时应设置金属或塑料套管。套管两端应与饰面相平，套管与管道之间缝隙宜用阻燃密实材料填实，且端面应光滑。





习题：建筑管道在配合土建工程预留、预埋时，下列做法不正确的是（    ）。

A.在预留、预埋工作之前，校核土建图纸与安装图纸的一致性

B.地下室或地下构筑物外墙有管道穿过的，应采取防火措施

C.管道穿过楼板时应设置金属或塑料套管

D.安装在卫生间及厨房内的套管，其顶部应高出装饰地面20mm

E.管道穿过墙壁时所设套管两端与饰面相平



【答案】BD

【解析】本题考查的是建筑管道施工技术要点。选项B错误，地下室或地下构筑物外墙有管道穿过的，应采取防水措施；选项D错误，安装在卫生间及厨房内的套管，其顶部应高出装饰地面50mm。



 考点5 灌水试验

【考点星级】★★★

【考查类型】主考案例



室内隐蔽或埋地的排水管道在隐蔽前必须做灌水试验。灌水高度应不低于底层卫生器具的上边缘或底层地面高度。检验方法为满水15min水面下降后，再灌满观察5min，液面不降，管道及接口无渗漏为合格。



 考点6 通球试验

【考点星级】★★★

【考查类型】主考案例



排水主立管及水平干管管道均应做通球试验，通球球径不小于排水管道管径的2/3，通球率必须达到100%。



习题：供暖管道系统冲洗完毕后，应（    ）、加热，进行试运行和调试。

A.试压

B.充水

C.通球

D.灌水



【答案】B

【解析】本题考查的是建筑管道施工技术要点。供暖管道系统冲洗完毕后应充水、加热，进行试运行和调试，观察、测量室温满足设计要求为合格。



第四节第二目建筑电气工程施工技术



 考点1 母线槽的安装技术要求

【考点星级】★★★

【考查类型】案例



⑴母线槽安装前，应测量每节母线槽的绝缘电阻值，且不应小于20MΩ。

⑵多根母线槽并列水平或垂直敷设时，各相邻母线槽间应预留维护、检修距离。插接箱外壳应与母线槽外壳连通，接地良好

⑶母线槽水平安装时，圆钢吊架直径不得小于8mm，吊架间距不应大于2m。每节母线槽的支架不应少于1个，转弯处应增设支架加强。垂直安装时应设置弹簧支架。

⑷每段母线槽的金属外壳间应可靠连接，母线槽全长与保护导体可靠连接不应少于2处。



习题：母线槽的施工技术要求包括（    ）。

A.每节母线槽的绝缘电阻值不应小于0.5MΩ

B.母线槽水平安装时，圆钢吊架直径不得小于6mm

C.水平安装时，每节母线槽的支架不应少于1个

D.垂直安装时应设置弹簧支架

E.母线槽安装完毕后，应对穿越防火墙和楼板的孔洞进行防火封堵



【答案】CDE

【解析】本题考查的是供电干线及室内配电线路施工技术要求。母线槽安装前，应测量每节母线槽的绝缘电阻值，且不应小于20MΩ。

母线槽水平安装时，圆钢吊架直径不得小于8mm，支架间距不应大于2m，每节母线槽的支架不应少于1个，转弯处应增设支架加强。垂直安装时应设置弹簧支架。



 考点2 电气动力设备安装技术要求

【考点星级】★★★

【考查类型】主考案例



⑴电动机接线前检查

2）额定电压500V及以下的电动机用500V兆欧表测量电动机绝缘电阻，绝缘电阻不应小于0.5MΩ；检查数量为抽查50%，不得少于1台。

⑵电动机的干燥处理

电动机受潮或绝缘电阻达不到要求时，应做干燥处理。干燥处理的方法有灯泡干燥法、电流干燥法。

⑶电动机接线

线路电压为380V，当电动机额定电压为380V时应△接，当电动机额定电压为220V时应Y接。



习题：额定电压380V电动机接线前检查要求包括（    ）。

A.地脚螺栓无松动

B.电动机接线盒内引出线端子的压接或焊接应良好，编号清晰

C.用500V兆欧表测量电动机绝缘电阻

D.绝缘电阻不应小于1MΩ

E.电动机绝缘电阻检查数量为抽查50%，不得少于1台



【答案】BCE

【解析】本题考查的是电气动力设备安装技术要求。电动机接线前检查：1 ） 电动机检查应完好，无损伤、无卡阻、无异常声响。电动机接线盒内引出端子的压接或焊接应良好，编号齐全、清晰。2）额定电压500V及以下的电动机用500V兆欧表测量电动机绝缘电阻，绝缘电阻不应小于0.5 MΩ；检查数量为抽查50%，不得少于1台。



 考点3 灯具安装技术要求

【考点星级】★★★

【考查类型】案例



⑴灯具安装应牢固可靠，采用预埋吊钩、膨胀螺栓等安装固定，在砌体和混凝土结构上严禁使用木楔、尼龙塞或塑料塞固定。固定件的承载能力应与电气照明灯具的重量相匹配。



⑵I类灯具外露可导电部分必须用铜芯软导线与保护导体可靠连接。

⑶当吊灯灯具质量超过3kg时，应采取预埋吊钩或螺栓固定。

⑷质量大于10kg的灯具的固定及悬吊装置应按灯具重量的5倍做恒定均布载荷强度试验，持续时间不得少于15min。



习题：灯具安装应牢固可靠，采用（    ）安装固定。

A.预埋吊钩

B.膨胀螺栓

C.木楔

D.尼龙塞

E.塑料塞



【答案】AB

【解析】本题考查的是电气照明施工技术要求。灯具安装应牢固可靠，采用预埋吊钩、膨胀螺栓等安装固定，在砌体和混凝土结构上严禁使用木楔、尼龙塞或塑料塞固定。



习题：质量大于10kg的灯具的固定及悬吊装置应按灯具重量的（    ）做恒定均布载荷强度试验，持续时间不得少于（    ）。

A.5倍；10min

B.5倍 ；15min

C.10倍；10min

D.10倍；15min



【答案】B

【解析】本题考查的是电气照明施工技术要求。质量大于10kg的灯具的固定及悬吊装置应按灯具重量的5倍做恒定均布载荷强度试验 ，持续时间不得少于15min。



第四节第三目通风与空调工程施工技术



 考点1 风管制作的施工技术要求

【考点星级】★★★

【考查类型】主考案例



复合材料风管的覆面材料必须为不燃材料，内层的绝热材料应采用不燃或难燃 且对人体无害的材料。

当设计无规定时，镀锌钢板板材的镀锌层厚度 不应低于80g/m²

金属风管板材的拼接釆用咬口连接、铆接、焊接连接等方法，风管与风管连接采用法兰连接、薄钢板法兰连接等。

风管板材拼接的咬口缝应错开，不得有十字形拼接缝。

一般板厚小于等于1.2mm的金属板材采用咬口连接，咬口连接有单咬口、联合角咬口、转角咬口、按扣式咬口、立咬口等方法。

板厚大于1.5mm的风管采用电焊、氧弧焊等方法。

中、低压系统矩形风管法兰螺栓及铆钉间距小于等于150mm,高压系统小于等于100mm。

镀锌钢板及含有各类复合保护层的钢板应采用咬口连接或铆接，不得采用焊接连接。



习题：金属风管板材的拼接要求包括（    ）。

A.金属板材拼接采用咬口连接、铆接、焊接、法兰连接等方法

B.板材不得有十字形拼接缝

C.板材连接缝应满足和结构连接的强度要求

D.板厚小于等于1.5mm的金属板材采用咬口连接

E.中、低压系统矩形风管法兰螺栓及铆钉间距小于等于150mm



【答案】BCE

【解析】本题考查的是风管系统制作安装的施工技术要求。金属风管板材的拼接采用咬口连接、铆接、焊接连接等方法，风管与风管连接采用法兰连接、薄钢板法兰连接等。风管板材拼接的咬口缝应错开，不得有十字形拼接缝；板材连接缝应该达到缝线顺直、平整、严密牢固、不露保温层，满足和结构连接的强度要求。法兰连接的焊缝应熔合良好、饱满，矩形法兰四角处应设螺栓孔，同一批加工的相同规格法兰，其螺栓孔排列方式、间距应统一，且具有互换性。

例如，一般板厚小于等于1.2mm的金属板材采用咬口连接，咬口连接有单咬口、联合角咬口、转角咬口、按扣式咬口、立咬口等方法。板厚大于1.5mm的风管采用电焊、氩弧焊等方法。中、低压系统矩形风管法兰螺栓及铆钉间距小于等于150mm，高压系统小于等于100mm。镀锌钢板及含有各类复合保护层的钢板应采用咬口连接或铆接，不得采用焊接连接。



 考点2 风管系统的安装要点

【考点星级】★★★

【考查类型】案例



防排烟系统或输送温度高于70°C的空气或烟气，应采用耐热橡胶板或不燃的耐温、防火材料；输送含有腐蚀介质的气体，应采用耐酸橡胶板或软聚氯乙烯板。

风管安装就位的程序通常为先上层后下层、先主干管后支管、先立管后水平管。

风管穿过需要封闭的防火防爆楼板或墙体时采取的措施。应设钢板厚度不小于1.6mm的预埋管或防护套管，风管与防护套管之间应采用不燃柔性材料封堵。

风管穿越建筑物变形缝空间时，应设置柔性短管，风管穿越建筑物变形缝墙体时，应设置钢制套管， 风管与套管之间应采用柔性防水材料填充密实。

风管内严禁其他管线穿越。

输送含有易燃、易爆气体或安装在易燃、易爆环境的风管系统必须设置可靠的防静电接地装置；输送含有易燃、易爆气体的风管系统通过生活区或其他辅助生产房间时不得设置接口。

室外风管系统的拉索等固定件严禁与避雷针或避雷网连接。

边长（直径）大于或等于630mm的防火阀或边长（直径）大于1250mm的弯头和三通应设置独立的支吊架。



习题：风管系统安装要点包括（    ）。

A.切断支吊架的型钢应采用机械加工

B.支吊架不宜设在风口、防火阀、检查门、自控装置处

C.风管穿越建筑物变形缝墙体时，应设置钢制套管

D.风管穿过需要封闭的防火墙体或楼板时，应设厚度不小于1.5mm的预埋管或防护套管

E.电缆穿越风管时采用不燃材料做套管



【答案】AC

【解析】本题考查的是风管系统制作安装的施工技术要求。选项B：支、吊架不宜设置在风口、阀门、检查门及自控装置处。选项D：风管穿过需要封闭的防火防爆楼板或墙体时采取的措施：应设钢板厚度不小于1.6mm的预埋管或防护套管，风管与防护套管之间应采用不燃柔性材料封堵。选项E：风管内严禁穿越管线。



习题：防、排烟系统或输送温度高于70℃的空气或烟气的风管，应采用（    ）。

A.耐热橡胶板

B.软聚氯乙烯板

C.耐酸橡胶板

D.防火材料

E.不燃的耐温材料



【答案】ADE

【解析】本题考查的是风管系统制作安装的施工技术要求。防排烟系统或输送温度高于70℃的空气或烟气，应采用耐热橡胶板或不燃的耐温、防火材料；输送含有腐蚀介质的气体，应采用耐酸橡胶板或软聚氯乙烯板。



 考点3 风管的检验与试验

【考点星级】★★★

【考查类型】主考案例



风管批量制作前，应进行风管强度与严密性试验。

如试验压力，低压风管为1.5倍的工作压力；

中压风管为1.2倍的工作压力，且不低于750Pa；

高压风管为1.2倍的工作压力。

排烟、除尘、低温送风及变风量空调系统风管的严密性应符合中压风管的规定。



习题：有关风管的检验与试验，下列说法正确的是（    ）。

A.风管批量制作前，应进行风管强度与严密性试验

B.低压风管试验压力为1.5倍的工作压力

C.中压风管试验压力为1.3倍的工作压力

D.高压风管试验压力为1.2倍的工作压力

E.风管系统安装前，应对主、干风管分段进行严密性试验



【答案】ABD
